Case Industry
Goldstücke

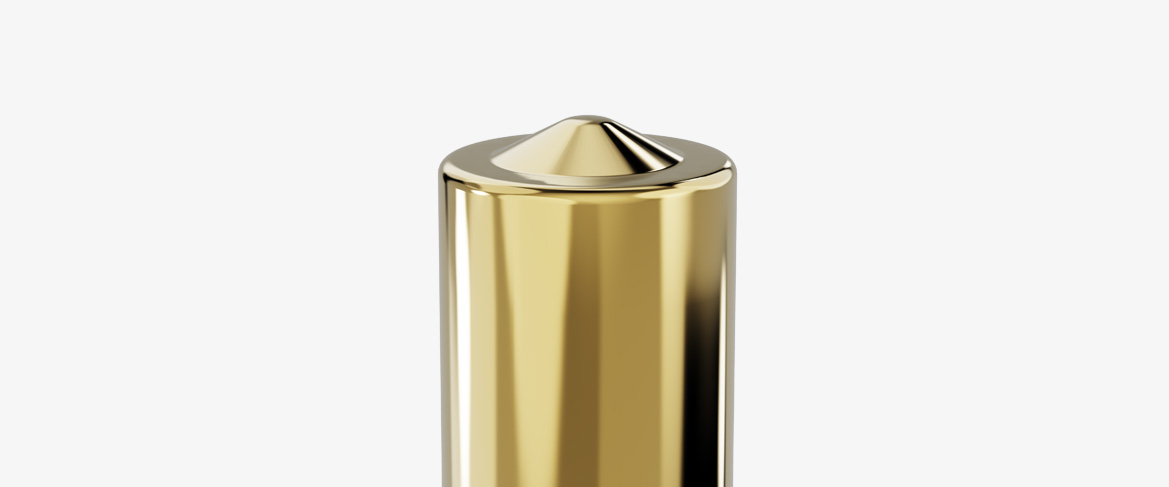

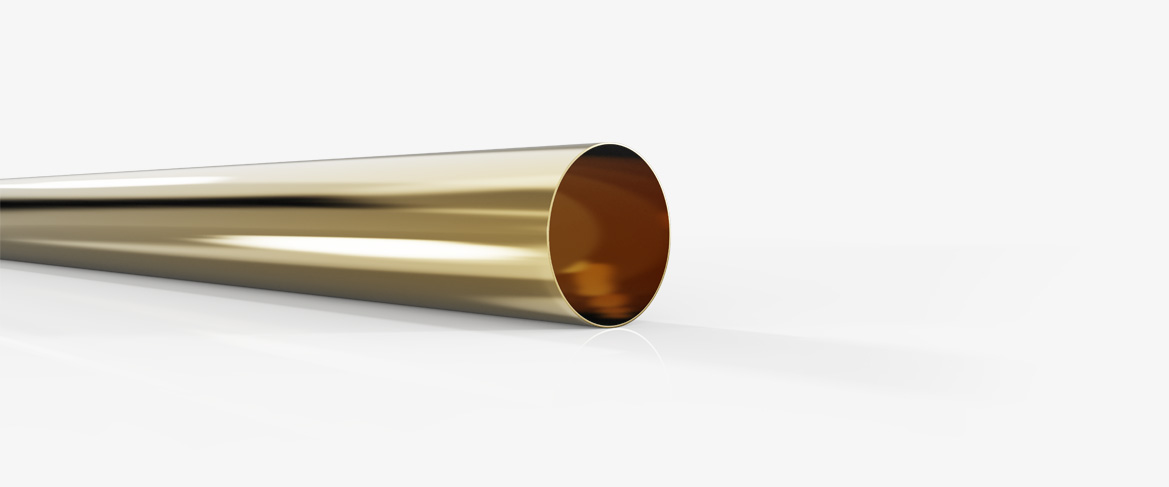

Für die Metallbälge von Thermostatventilen fertigen wir die Hülsen aus Phosphorbronze mit Tiefziehtechnologie in Großserie.
Das Produkt
1
Thermostatventile – also die Temperaturregler an der Heizung – befinden sich in so gut wie jeder Wohnung. Im Kopf eines Thermostatventils befindet sich ein Metallbalg, ein Wellrohr, das sich entsprechend der Raumlufttemperatur ausdehnt.
Die Anforderungen
2
Für diese Metallbälge benötigte der Hersteller tiefgezogene, sehr lange und dünnwandige Hülsen. Die Herausforderung: Die Hülsen müssen unter sehr engen Toleranzvorgaben auf den Folgeprozess beim Kunden abgestimmt sein. Warum? Weil sich die Hülsen bei schwankenden Geometrien nicht weiterverarbeiten lassen. Absolute Präzision ist also gefragt.
Absolute Präzision können wir bieten. Der Kunde beauftragte uns mit der Herstellung der Hülsen. Zum einen, da wir die besonderen tiefziehtechnischen Anforderungen erfüllen. Zum anderen, da wir eine verbundene, gezielte Wärmbehandlung zur Materialentspannung inhouse bieten können.
Die Lösung
3
Um die geforderte einwandfreie Weiterverarbeitung zu gewährleisten, lag unser Augenmerk zunächst auf dem Umformverhalten des Materials. Der Kunde entschied sich für den Einsatz von Phosphorbronze, weil diese eine gute Wärmeleitfähigkeit aufweist. Zur Fertigung der Hülse wird eine spezialisierte Presse eingesetzt, die es ermöglicht das hohe Längen-/Durchmesserverhältnis prozesssicher darzustellen. Um die Weiterverarbeitung beim Auftraggeber zu gewährleisten, setzen wir auf einen Glühprozess, bei dem das Material rekristallisiert. So entsteht das gewünschte, äußerst gleichmäßige Materialgefüge. Dank dieser Behandlung bei uns im Haus erhält der Kunde das notwendige Umformvermögen im Bauteil, um die Hülsen gemäß den Anforderungen weiterverarbeiten zu können.
Da die Bauteile nach dem Glühprozess weich sind, ist anschließend ein schonendes Handling in punkto Verpackung gefragt. In den von uns gewählten Behältern können sich die Teile nicht bewegen, zudem sind Beschädigung und Korrosion minimiert.
Auf einen Blick
- Fertigung von Phosphorbronze-Hülsen in Tiefziehtechnologie
- Großserienproduktion
- Schonende Umformung zur Erzielung hoher Bauteillängen bei relativ kleinem Durchmesser
- Durchlaufglühofen in Fertigung integriert zur optimalen Prozessabstimmung
- Kundenspezifische Verpackung für schadfreien Transport und optimales Handling beim Kunden
